Od czego zależy dobór łącznika krzywkowego do sterowania zasilaniem w przemyśle i kolei

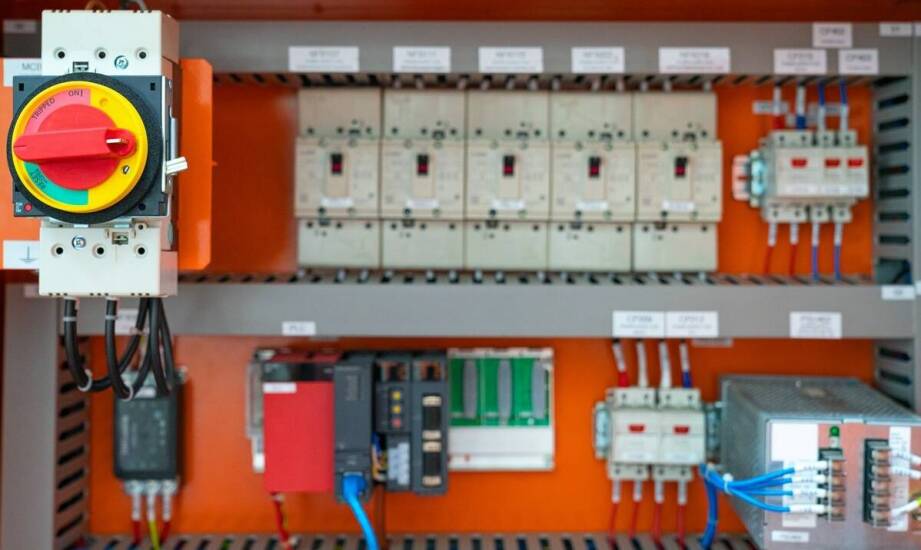

W środowisku przemysłowym lub w infrastrukturze kolejowej nagła zmiana źródła zasilania wymaga bezbłędnej reakcji ze strony obsługi. Gdy operator podchodzi do rozdzielnicy, aby przełączyć zasilanie maszyn z sieci głównej na agregat prądotwórczy, nie ma miejsca na przypadkowe ruchy. Ręczne manewrowanie dźwignią musi gwarantować przewidywalne i pewne przejście przez z góry ustalone pozycje pracy. W takich warunkach mechaniczne przełączanie obwodów staje się fundamentem bezpieczeństwa całego układu, eliminując ryzyko załączenia niewłaściwego obwodu w krytycznym momencie operacyjnym.

Mechanika działania łącznika krzywkowego na tle standardowych rozłączników

Standardowy rozłącznik izolacyjny służy przede wszystkim do bezpiecznego włączania i wyłączania prądu roboczego, pracując w prostym trybie dwustanowym. Odcięcie zasilania następuje tylko w jednej skrajnej pozycji, bez możliwości wyboru stanów pośrednich. Z kolei łącznik krzywkowy to znacznie bardziej zaawansowany aparat, który umożliwia sekwencyjne sterowanie wieloma obwodami jednocześnie. Jego sercem jest mechanizm oparty na osi napędowej i ułożonych na niej tarczach krzywkowych. Obrót pokrętła powoduje mechaniczne przesuwanie styków, co pozwala na zaprogramowanie kilku dyskretnych pozycji pracy, na przykład układu sieć-agregat w konfiguracji I-0-II.

Taka budowa daje projektantom ogromną elastyczność w budowaniu układów sterowania. Krzywkowy mechanizm zapewnia powtarzalne pozycjonowanie styków w ściśle określonych kątach, najczęściej co 30, 45, 60 lub 90 stopni. Operator zyskuje pełną kontrolę nad zmianą konfiguracji obwodów, co jest niezbędne w rozbudowanych maszynach produkcyjnych. Urządzenie to nie tylko rozłącza prąd, ale przede wszystkim kieruje go do właściwych sekcji systemu w ustalonej kolejności. Właśnie ta zdolność do przełączania między wieloma źródłami zasilania lub trybami pracy silników stanowi główną różnicę funkcjonalną względem zwykłej aparatury izolacyjnej.

Kryteria doboru parametrów aparatury przełączeniowej

Właściwe dopasowanie elementów sterujących wymaga analizy kilku powiązanych ze sobą parametrów technicznych. Podstawowym kryterium jest liczba torów prądowych, która decyduje o tym, ile niezależnych obwodów może być obsługiwanych jednym pokrętłem. Konstrukcja modułowa pozwala na zestawienie od jednego do nawet jedenastu pakietów styków w ramach jednego aparatu. Należy również precyzyjnie określić dopuszczalne obciążenie styków, uwzględniając prąd znamionowy ciągły na poziomie 25 A, 40 A lub 63 A. W przypadku napędów elektrycznych kluczowa jest moc łączeniowa w kategorii AC-3, która dla silników zasilanych napięciem 400 V sięga 20 kW.

W zakładach produkcyjnych i infrastrukturze szynowej środowisko pracy bywa niezwykle wymagające. Aparatura musi wykazywać odporność mechaniczną rzędu trzech milionów cykli przełączeń oraz bezawaryjnie funkcjonować w skrajnych temperaturach od -40 do +70 stopni Celsjusza. Aplikacje kolejowe podlegają dodatkowym restrykcjom, gdzie normy EN 50155 oraz EN 61373 wymuszają wysoką odporność na ciągłe wibracje i wstrząsy. Instalatorzy często poszukują konkretnych konfiguracji pod specyficzne rozdzielnice. Przykładem precyzyjnie dobranego elementu jest łk 15 8 10, który znajduje zastosowanie w rozbudowanych obwodach sterowniczych.

Oprócz parametrów elektrycznych liczy się także sposób montażu dostosowany do architektury systemu. Urządzenia te mogą być mocowane bezpośrednio na szynie DIN, instalowane zatablicowo lub umieszczane w dedykowanych obudowach. Polscy inżynierowie często opierają projekty na wyrobach dostarczanych przez Spółdzielnię Inwalidów Spamel z Twardogóry, która produkuje certyfikowaną aparaturę rozdzielczą. Modele takie jak SK40 OB14 czy przełączniki z serii PRZK sprawdzają się przy manualnym sterowaniu zasilaniem. Odpowiednio wyraźne oznaczenia na szyldach czołowych minimalizują ryzyko błędu operatorskiego podczas zmiany układu sieci.

Typowe błędy projektowe i weryfikacja założeń

Podczas specyfikowania aparatury do rozdzielnic projektanci wciąż popełniają kilka charakterystycznych błędów. Najbardziej ryzykownym z nich jest dobór zbyt małego zapasu prądowego względem rzeczywistego obciążenia w stanach nieustalonych. Prowadzi to do niebezpiecznego nagrzewania się styków podczas załączania szczytowych prądów rozruchowych silników, co drastycznie skraca żywotność elementu. Kolejnym uchybieniem jest ignorowanie agresywnych warunków środowiskowych. Zastosowanie standardowego aparatu w taborze kolejowym naraża mechanizm na przedwczesną degradację z powodu wszechobecnych drgań i zmiennej wilgotności.

Równie powszechnym problemem bywa mylenie funkcji samego przełączania obwodów z realizacją ochrony nadprądowej. Łącznik służy wyłącznie do kierowania przepływem energii oraz zmiany konfiguracji zasilania, a nie do odłączania prądów zwarciowych. Prawidłowo dobrany komponent staje się integralną częścią logicznego projektu sterowania, gdzie każdy parametr idealnie odpowiada specyfice obciążenia. Właściwa ocena liczby torów, układu połączeń i odporności na czynniki zewnętrzne gwarantuje wieloletnią niezawodność rozdziału energii w przemyśle.
